Для проведения ручного замера дебита скважин действующего добывающего фонда с помощью автоматизированной замерной групповой установки АГЗУ оператор цеха добычи нефти и газа должен: 1. Отключить автомат питания электропривода переключателя скважин ГП-1, расположенного в силовом щите блока местной автоматики БМА. С помощью переключателя скважин многоходового ПСМ в АГЗУ переключить измеряемую скважину через соответствующий отвод ПСМ на сепарационную емкость. Для стабилизации потока жидкости измеряемой скважины произвести 2-3 цикла набора уровня и слива жидкости через счетчик ТОР и клапан-ре. Измерительная установка «ОЗНА-Импульс» основана на принципе трехфазного гидростатического измерения, выпускается с 2003 года и является собственной разработкой специалистов Компании ОЗНА. Данные установки эксплуатируются во всех ведущих нефтяных компаниях. Областью применения установок являются напорные системы сбора продукции нефтяных скважин и автоматизированные системы управления технологическими процессами нефтедобычи. Измерительные установки «ОЗНА-Импульс» предназначены для: измерения массы и среднесуточного массового расхода сепарированной сырой нефти - водонефтяной смеси.
ГЗПУ (групповая замерная переключающаяся установка) – для производства замера дебита скважин и куста в целом и контроль за их работой. Состоит: корпус, трубная обвязка, гребенка, ПСМ, мерный газосепаратор, счетчик расхода ТОР-1 (турбинный объемный расходомер), регулятор расхода, запорная арматура, вытяжка, обогреватели. ПСМ (переключатель скважин многоходовой) – для автоматического и ручного перевода потока добываемой из отдельной скважины жидкости в газосепаратор. Состоит из: корпуса с входными патрубками, расположенными ассиметрично в горизонтальной плоскости корпуса, переключающей каретки, расположенной в корпусе с возможностью вращения относительно оси корпуса и соединенной через вал и зубчатую гребенку с поршневым гидроприводом, углового выходного патрубка с системой уплотнений, установленного в каретке так, что при вращении каретки он последовательно сообщается со всеми входными патрубками и соответственно, последовательно направляет на отводящий трубопровод поток жидкости от каждой подключенной к ПСМ скважине.

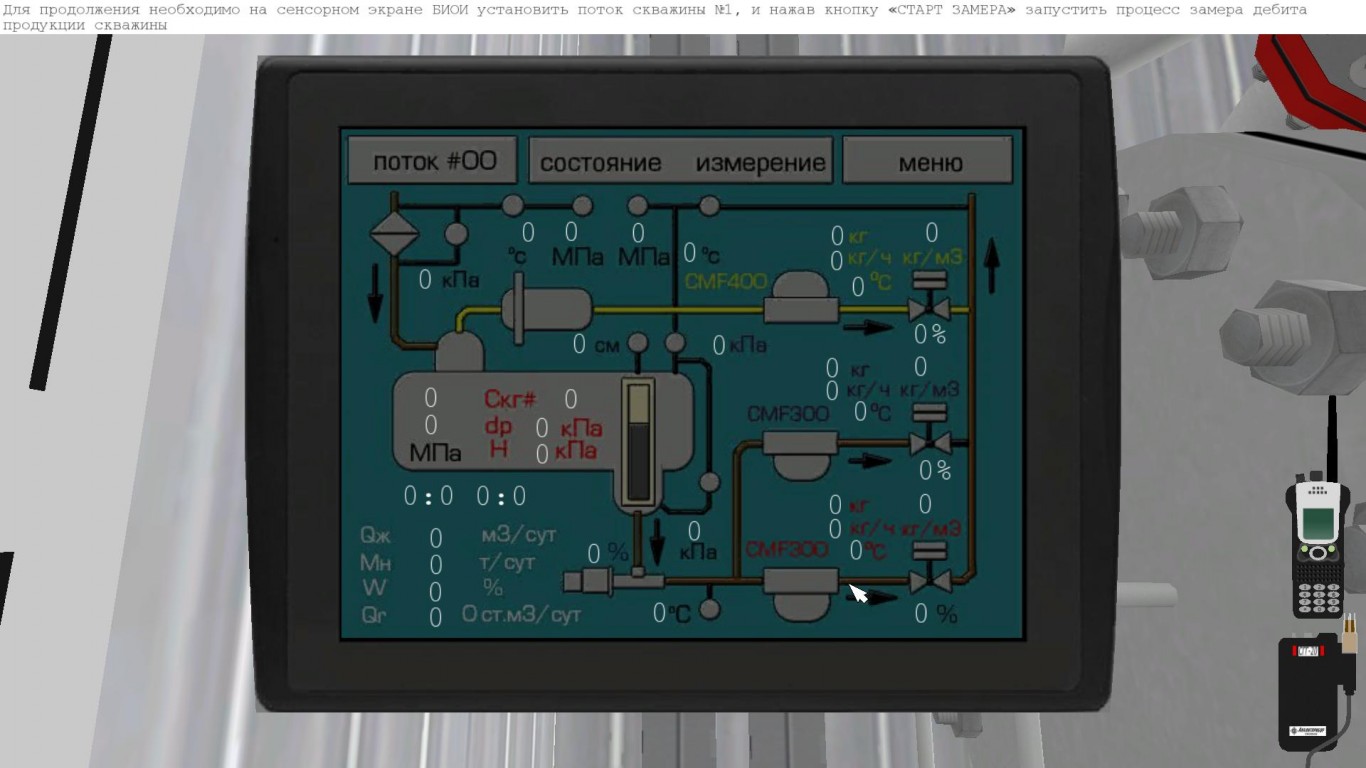

Руководство Оператора Агзу Озна Импульсу
Поток жидкости по трубопроводу направляется к двухкорпусному газосепаратору с поплавковым управляющим устройством. Разгазированная жидкость далее поступает на счетчик расхода ТОР.
Руководство Оператора Агзу Озна Импульсы
ТОР-1 – для измерения объема жидкости выходящей из газосепаратора. AM 40-8-400 AM 40-10-400 AM 40-14-400 Б 40-14-400 Количество подключаемых скважин 8 10 14 14 Пропускная способность, м 3/сут. 1-400 1-400 1-400 1-400 Рабочее давление, МПа 4,0 4,0 4,0 4,0 Г азосодержание нефти при обводненности до 5%, нм 3/ т 60 60 60 60 Кинематическая вязкость нефти, м 2 /с до 120x10т 6 до 120x10т 6 до 120x10т 6 до 120xia 6 Обводненность,%, в пределах от 0 до 98 от 0 до 98 от 0 до 98 от 0 до 98 Содержание парафина, объемное,% до 7 до 7 до 7 до 7 Содержание сероводорода, объемное,% до 2 до 2 до 2 до 2 Температура рабочей среды, °С, от +5 до +70 от +5 до +70 от +5 до +70 от +5 до +70 Количество механических примесей, мг/л. Обязанности оператора управления кранбалкой. Регулировка длины хода зубчатой рейки,. Следовательно, и угла поворота вала ПСМ, осуществляется с помощью регулировочного винта 8, доступ к которому закрыт винтовой заглушкой 9. Вручную ПСМ переключается при помощи специальной рукоятки 10.
В автоматическом режиме при подаче жидкости от гидропривода в полость силового цилиндра, поршень с рейкой перемещается и поворачивает шестерню 11, а вместе с ней и храповик с валом переключателя. После выключения гидропривода поршень вместе с рейкой и шестерней возвращаются в исходное положение под действием пружины, а вал ПСМ, за счет храпового механизма, остается на месте. Внутри корпуса ПСМ крепится датчик положения поворотного патрубка, а на валу крепится указатель с постоянным магнитом. Сигнал от датчика положения поступает в блок автоматики, где определяется номер скважины, установленной на замер.
